NR10 na prática: o que muda no painel de uma máquina de ensaio

O quadro abre sem chave, o aterramento é herdado e o diagrama sumiu. Cinco pontos da NR10 que quase toda máquina antiga tem, e o que muda quando o painel é refeito.

Quem já adequou uma máquina à NR12 conhece a lista: proteção fixa, intertravamento, parada de emergência, comando bimanual. Tudo isso resolve o risco de esmagamento, corte e prensamento.

Nada disso protege quem abre o quadro elétrico.

A NR12 olha para a máquina. A NR10 olha para o que alimenta ela.

A NR10 é a outra metade. Ela trata da instalação elétrica e de quem trabalha nela, e numa máquina de ensaio isso se concentra em um lugar só: o painel. É o mesmo painel que o retrofit já abre. Fazer as duas normas em paradas separadas custa duas paradas.

Cinco pontos que aparecem em quase toda máquina antiga

1. O quadro abre sem chave e sem aviso. Porta de painel sem fechadura, sem trava e sem a sinalização de risco elétrico. Qualquer um encosta em barramento energizado. É o item mais barato de corrigir e o mais comum de encontrar.

2. Não existe ponto de bloqueio. Para trocar uma célula de carga ou um fim de curso, o técnico desliga a máquina pelo botão e confia que ninguém vai religar. Bloqueio é outra coisa: seccionador que aceita cadeado, com o operador de posse da chave. Sem isso, a manutenção depende de combinado verbal.

3. O aterramento é herdado. Cabo verde-amarelo ligado na estrutura porque sempre esteve ali. Ninguém mediu. Numa máquina com inversor de frequência isso não é detalhe: o inversor injeta corrente de fuga, e é o aterramento que decide se ela vai para a terra ou para o operador.

4. Força e comando dividem o mesmo espaço. Cabo de potência do motor correndo junto do cabo de sinal da célula de carga. Além do risco, é uma das causas mais comuns do ruído que aparece na curva do ensaio e que o laboratório atribui à máquina.

5. O diagrama não existe, ou não bate. O unifilar sumiu, ou descreve o painel de antes de três manutenções. Quem for mexer descobre o circuito na ponta da chave de fenda.

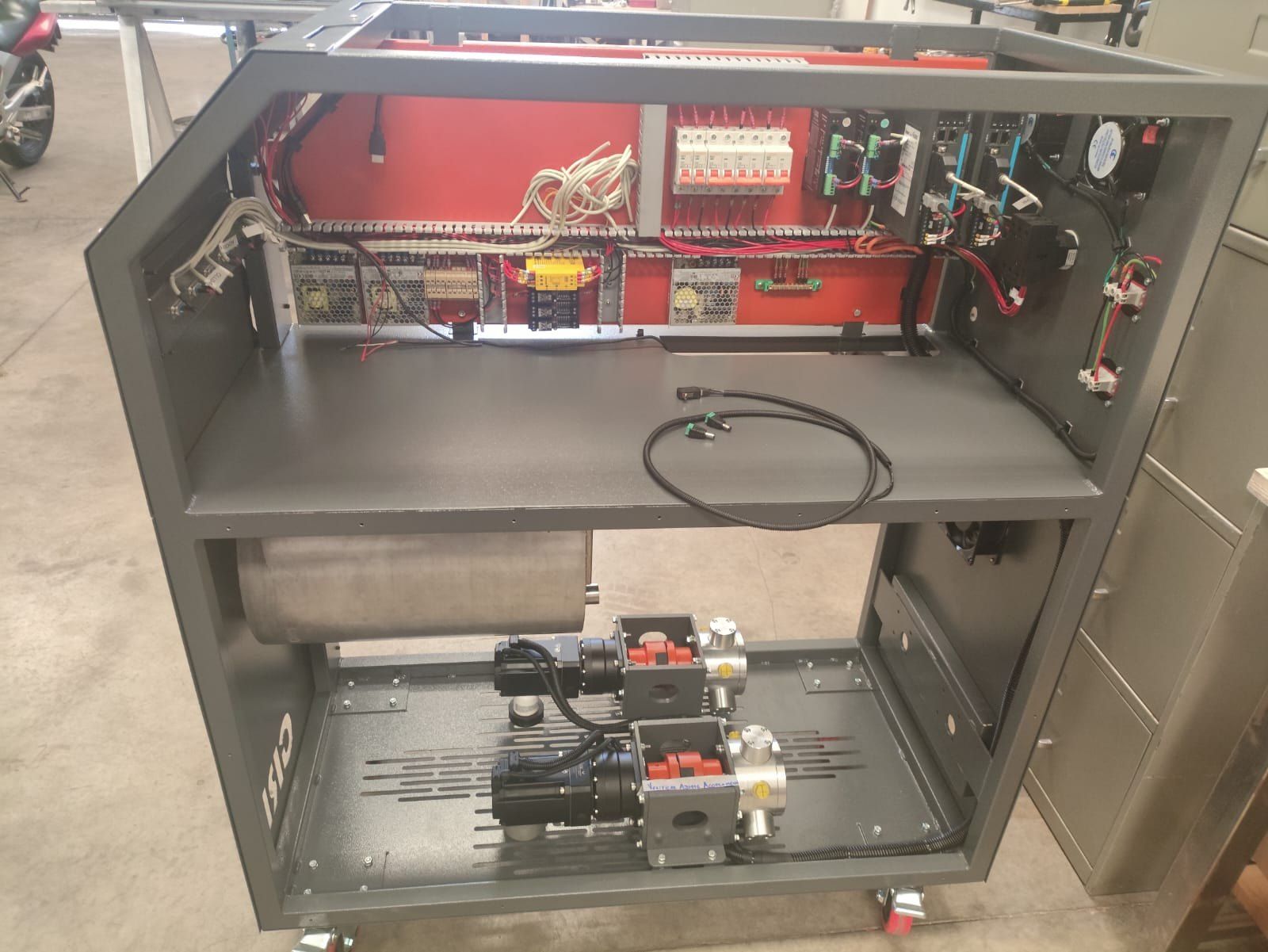

O que muda de verdade quando o painel é refeito

Adesivo de risco elétrico na porta não deixa o painel adequado à NR10. O que a adequação troca é isto:

• Seccionador geral com bloqueio, na porta, cortando a alimentação antes de qualquer coisa abrir.
• Separação física entre força e comando, em canaletas próprias. Ganha a segurança e ganha a leitura do ensaio.
• Grau de proteção compatível com o lugar. Laboratório limpo e chão de fábrica com pó metálico não pedem o mesmo IP.
• Aterramento medido, não presumido, com a continuidade conferida até a estrutura da máquina.
• Identificação de todo cabo e todo borne, e o diagrama saindo junto do painel.

Onde a NR10 encosta na NR12

O relé de segurança que a NR12 exige mora no mesmo quadro que a NR10 organiza. A chave de segurança da porta de proteção é um circuito elétrico. O botão de emergência corta contator de potência.

As duas normas descrevem o mesmo painel por ângulos diferentes. Tratar como dois projetos separados é pagar duas vezes pela mesma abertura de quadro. É como a maioria dos orçamentos chega, e é por isso que a adequação à NR12 costuma sair junto.

E se a máquina for nova?

As nossas já nascem assim: seccionamento, separação de circuitos e aterramento entram no projeto elétrico, não depois de pronta. O painel sai identificado e com o diagrama.

Em máquina de terceiro, o caminho é o levantamento primeiro. Ele diz o que é ajuste de meia hora e o que é painel novo. A diferença entre os dois costuma ser grande.
